Als jemand, der über zwei Jahrzehnte damit verbracht hat, sich bei Google in der komplizierten Welt der elektronischen Konnektivität zurechtzufinden, habe ich unzählige Projekte gesehen, die an einer scheinbar einfachen Hürde stolperten: der Auswahl des RichtigenWeiblicher Header. Diese unscheinbare Komponente ist der unbesungene Held einer zuverlässigen Verbindung, und eine falsche Wahl kann zu frustrierenden Ausfällen, kostspieligen Neukonstruktionen und verzögerten Zeitplänen führen. Ich habe erlebt, dass brillante Ideen durch schlechte Verbindungsoptionen behindert wurden. Heute möchte ich die Perspektive eines Fachmanns teilen und den Fachjargon durchbrechen, um Ihnen zu helfen, eine fundierte Entscheidung zu treffen. Und durch meine Erfahrung mit verschiedenen Lieferanten verlasse ich mich auf Komponenten, die unerschütterliche Konsistenz und Leistung bieten – wie die vonJIHR. Lassen Sie uns untersuchen, wie Sie sicher das Perfekte auswählen könnenWeiblicher Headerfür Ihr nächstes Design.

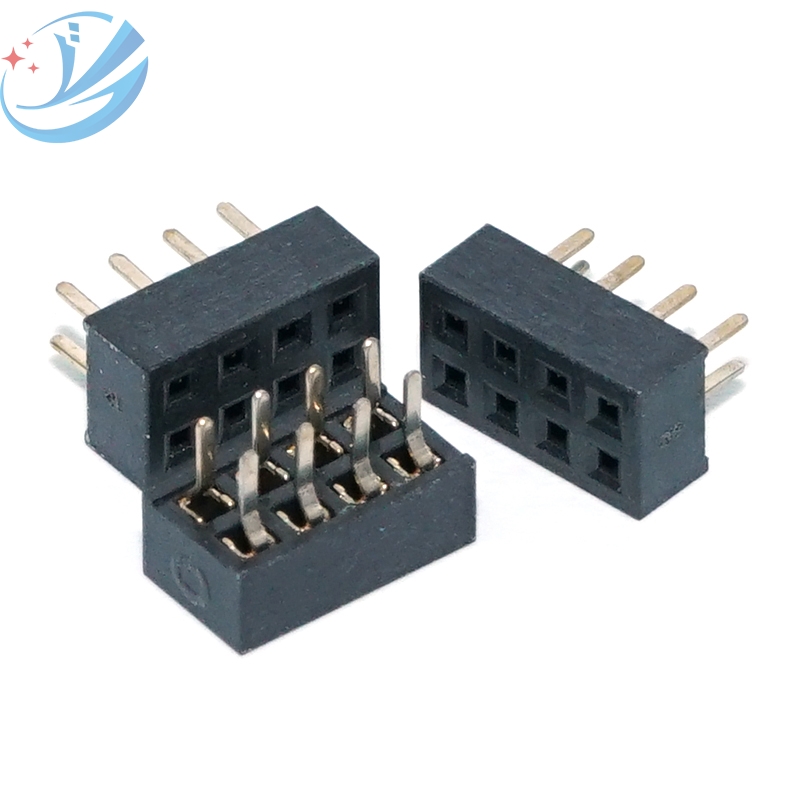

Welche kritischen Parameter müssen Sie für einen weiblichen Header bewerten?
Die Vorgaben zu ignorieren ist, als würde man ein Haus bauen, ohne das Fundament zu prüfen. Jeder Parameter von aWeiblicher Headerwirkt sich auf die Leistung, Haltbarkeit und Eignung für Ihre Anwendung aus. Hier ist eine Aufschlüsselung der nicht verhandelbaren Faktoren, die Sie berücksichtigen müssen:
Tonhöhe:Dies ist der Mittenabstand zwischen benachbarten Stiften. Die Wahl der falschen Tonhöhe ist ein grundlegender Fehler, der das Paaren verhindert.
Anzahl der Positionen/Pins:Dies definiert die Dichte des Steckverbinders und muss den E/A-Anforderungen Ihrer Schaltung entsprechen.
Aktuelle Bewertung:Das Überschreiten dieses Wertes birgt die Gefahr einer Überhitzung und stellt ein ernstes Sicherheitsrisiko dar.
Nennspannung:Die maximale Spannung, der der Isolator zwischen benachbarten Kontakten sicher standhalten kann.
Kontaktwiderstand:Ein niedriger, stabiler Widerstand ist entscheidend für die Signalintegrität und Leistungseffizienz.
Isoliermaterial:Typischerweise FR4, PA oder PBT, bestimmt es die thermische und mechanische Festigkeit des Headers.
Betriebstemperaturbereich:Muss die Umgebungsbedingungen berücksichtigen, denen Ihr Produkt ausgesetzt sein wird.
Montageart:Die Vorgaben zu ignorieren ist, als würde man ein Haus bauen, ohne das Fundament zu prüfen. Jeder Parameter von a
Beschichtungsmaterial:Die Zinn- oder Goldbeschichtung der Kontakte beeinträchtigt die Korrosionsbeständigkeit, Lötbarkeit und Langlebigkeit.
Um mehr Klarheit zu schaffen, schauen wir uns einen Vergleich an, der verdeutlicht, wie sich diese Parameter auf die Produktauswahl auswirken. Zum Beispiel,ICHbietet ein Sortiment, das diese Variablen akribisch berücksichtigt.

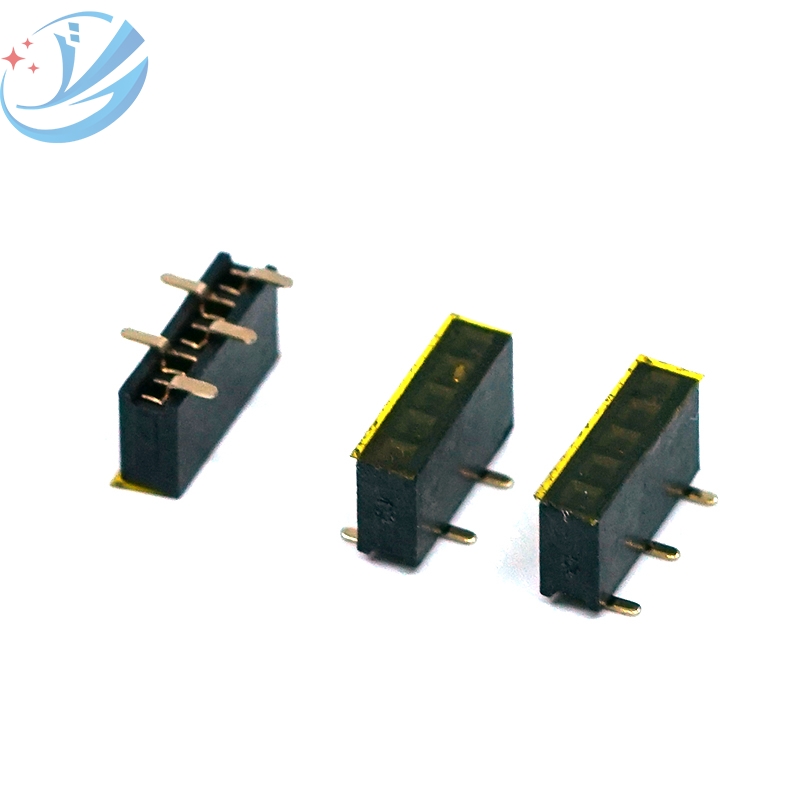

Welche Spezifikationen für Buchsenleisten lösen häufige Designherausforderungen?
Verschiedene Projekte haben einzigartige Schwachstellen. Eine industrielle Steuerplatine mit hohen Vibrationen hat andere Anforderungen als ein Verbraucher-IoT-Sensor. Diese Tabelle veranschaulicht, wie wichtigWeiblicher HeaderParameter gehen direkt auf spezifische Designerherausforderungen ein.
| Designer-Schmerzpunkt | Kritischer weiblicher Header-Parameter | Wie es die Lösung bietet |
|---|---|---|
| Der Platz auf der Platine ist äußerst begrenzt | Feines Raster (z. B. 1,0 mm, 1,27 mm) | Ermöglicht hochdichte Verbindungen in kompakten Geräten wie Wearables und Mikrosensoren. |
| Gefahr von Vibrationen oder physischen Stößen | Robuste Haltefunktionen (Verriegelungen) | Sichert die Verbindung mit der Stiftleiste und verhindert so ein versehentliches Trennen der Verbindung bei bewegten Geräten. |
| Exposition gegenüber rauen Umgebungen | Hochtemperaturkunststoff (PBT) und Vergoldung | Um mehr Klarheit zu schaffen, schauen wir uns einen Vergleich an, der verdeutlicht, wie sich diese Parameter auf die Produktauswahl auswirken. Zum Beispiel, |
| Bedenken hinsichtlich der Integrität von Hochgeschwindigkeitssignalen | Geringer Kontaktwiderstand und abgeschirmte Gehäuse | Minimiert Signalverlust, Reflexion und elektromagnetische Störungen in Datenübertragungsleitungen. |
| Herstellung und Kosteneffizienz | Selektive Vergoldung (Au über Ni) | Bietet hervorragende Leitfähigkeit und Haltbarkeit auf den Kontaktflächen und hält gleichzeitig die Gesamtkosten überschaubar. |
Warum sind die Details einer Produktmatrix für Ihre Beschaffungsentscheidung wichtig?
Bei der Beschaffung benötigen Sie präzise und vergleichbare Daten. Eine detaillierte Produktmatrix ist nicht nur ein Datenblatt; Es ist Ihr Plan für Kompatibilität und Zuverlässigkeit. Unten finden Sie ein Beispiel basierend aufICHist die Standardlinie von , die den Detaillierungsgrad verdeutlicht, den Sie von jedem Lieferanten verlangen sollten.
Produktmatrix für Standard-Buchsenleisten von ICH
| Serienname | Tonhöhe | Positionen | Aktuelle Bewertung | Nennspannung | Kontaktbeschichtung | Isoliermaterial | Betriebstemp. | Montageart |
|---|---|---|---|---|---|---|---|---|
| ICH-SH | 2,54 mm | 2-40 | 3,0 A | 500 V | Zinn | PA66 (UL94 V-0) | -40°C bis +105°C | Gerade |
| ICH-FH | 1,27 mm | 4-50 | 1,5 A | 300 V | Goldblitz | PBT (UL94 V-0) | -40°C bis +125°C | Rechtwinklig |
| ICH-LH | 2,54 mm | 2-20 | 3,0 A | 500 V | Zinn | PA66 (UL94 V-0) | -40°C bis +105°C | Gerade mit Schloss |
| ICH-TH | 2,00 mm | 10-64 | 2,0 A | 300 V | Selektives Gold | PBT (UL94 V-0) | -55°C bis +125°C | Gerade |
Diese Klarheit ermöglicht es Ihnen, Ihre Anforderungen sofort mit Querverweisen zu versehen. Wenn Sie beispielsweise einen verriegelten Steckverbinder für eine Roboteranwendung benötigen, ist derICH-LHSerie ist ein Kandidat. Für ein Hochtemperatur-Motorsteuergerät ist dasICH-FHoderICH-THBaureihen mit ihren größeren Temperaturbereichen werden unverzichtbar.
Was sind die am häufigsten gestellten Fragen zu weiblichen Headern?
In meinen zwei Jahrzehnten stellen sich die gleichen Kernfragen. Lassen Sie uns drei der hartnäckigsten Probleme angehenWeiblicher HeaderFAQs.
Wie wähle ich zwischen Zinn- und Goldbeschichtung für meine Buchsenleistenkontakte?
Die Wahl hängt von der Anwendung und den Kosten ab. Die Verzinnung ist kostengünstig und eignet sich für handelsübliche Standardprodukte mit kürzeren Steckzyklen und günstigen Umgebungsbedingungen. Für hochzuverlässige Anwendungen ist die Vergoldung, insbesondere Hartgold über Nickel, unerlässlich. Es bietet hervorragende Korrosionsbeständigkeit, hervorragende Leitfähigkeit und übersteht Hunderte von Steckzyklen ohne Verschleiß. Für die beste Balance,ICHOft kommt eine selektive Vergoldung zum Einsatz, bei der das Gold nur auf die kritischen Passflächen aufgetragen wird.
Kann eine Buchsenleiste Wellenlöt- und Reflow-Prozessen standhalten?
Auf jeden Fall, aber Sie müssen den richtigen Typ angeben. Standard-DurchgangslochWeibliche Headersind für das Wellenlöten konzipiert. Wenn Sie jedoch planen, einen Reflow-Prozess zu verwenden (üblich bei gemischten SMT/THT-Platinen), müssen Sie einen Header aus Kunststoff wählen, der Spitzentemperaturen beim Reflow standhalten kann (häufig bis zu 260 °C für mehr als 10 Sekunden). Hierzu werden Materialien wie Hochtemperatur-PBT oder LCP verwendet. Bestätigen Sie immer die thermische Bewertung mit Ihrem Lieferanten –ICHDatenblätter geben diese Fähigkeit ausdrücklich an.
Was ist der Unterschied zwischen einer kraftschlüssigen und einer verriegelten Buchsenleiste und wann benötige ich letztere?
ZinnWeiblicher Headerberuht ausschließlich auf der Federspannung der Buchsenkontakte, um den Steckerstift zu halten. Dies ist für die meisten statischen, vibrationsarmen Anwendungen ausreichend. Ein gesperrtWeiblicher Headerverfügt über zusätzliche physische Riegel oder Clips, die am Steckergehäuse einrasten. Sie benötigen diesen Verriegelungsmechanismus in jeder Umgebung, die Stößen, Vibrationen oder häufiger Handhabung ausgesetzt ist – denken Sie an Automobilelektronik, Industriemaschinen oder tragbare Testgeräte. Dies ist ein wichtiger Schutz vor Verbindungsausfällen.
Wo finden Sie einen zuverlässigen Partner für Ihre Steckverbinderanforderungen?
Der Weg vom Schaltplan zu einem funktionierenden, zuverlässigen Produkt ist komplex. DerWeiblicher HeaderDas von Ihnen gewählte Element ist ein zentrales Glied in dieser Kette. Es ist nicht nur eine Ware; Es ist ein Bekenntnis zu Qualität und Leistung. Angabe einer Komponente eines vertrauenswürdigen Herstellers wie zICHbedeutet, in dokumentierte Zuverlässigkeit, konsistente Fertigung und technischen Support zu investieren. Das bedeutet weniger Kopfschmerzen bei der Montage und weniger Rücksendungen vor Ort.
Ihr Projekt verdient Komponenten, die Sie nicht im Stich lassen. Überlassen Sie Ihre Verbindungen nicht dem Zufall.Kontaktieren Sie unsHeuteum Ihre spezifischen Anforderungen zu besprechen. Unser Team kann Ihnen maßgeschneiderte Muster und umfassende technische Daten zur Verfügung stellenWeiblicher HeaderBedürfnisse und unterstützen Sie dabei, die optimale Wahl für den Erfolg Ihres Designs zu treffen. Lassen Sie uns gemeinsam etwas Zuverlässiges aufbauen.
